機器人諧波減速機測試方案

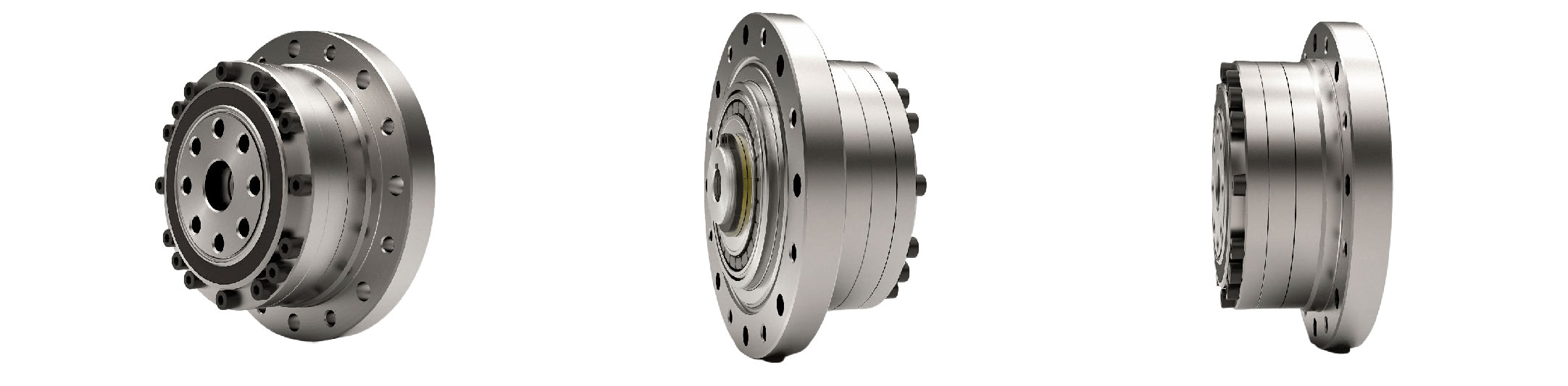

諧波減速機是諧波傳動裝置的一種，作為工業機器人、協作機器人及人形機器人旋轉關節的核心傳動部件，核心結構由剛輪、柔輪、軸承和波發生器組成，其中剛輪齒數略大于柔輪齒數。其核心特點為體積小、重量輕、單級傳動比大、運動精度高、承載能力強，廣泛應用于機器人關節、數控機床、航空航天等高端制造領域，尤其適用于負載較小的工業機器人或大型機器人末端軸。

機械性能測試是機器人諧波減速機測試的核心環節，重點關注諧波減速機在靜態、空載、負載等不同工況下的傳動特性、剛性、精度及運行穩定性，涵蓋啟動、傳動、定位、振動噪聲等全維度核心指標。通過系統測試，可明確諧波減速機的性能邊界，為后續關節模組集成、控制算法優化提供基礎數據，確保減速機適配機器人各類運動場景的嚴苛要求。

一、機器人諧波減速機轉矩特性測試

機器人諧波減速機轉矩特性測試直接反映減速機啟動順暢性、抗負載能力、摩擦損耗及突發負載應對能力，是評估減速機基礎運行性能的核心。包含啟動轉矩、反向啟動轉矩、空載摩擦轉矩、瞬時最大允許轉矩4項指標，具體測試內容如下：

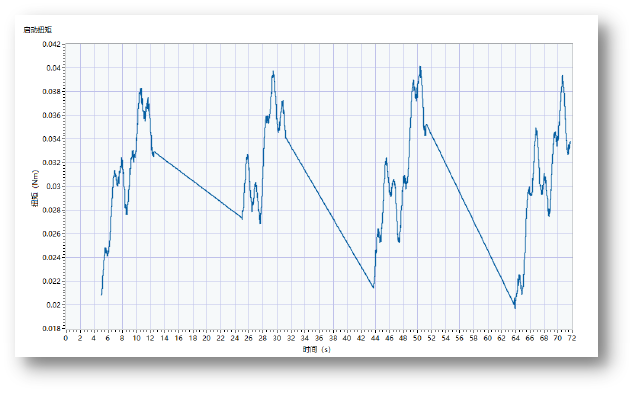

1、啟動轉矩：指諧波減速機從靜止?fàn)顟B(tài)啟動，帶動輸出端無負載轉動所需的最小轉矩，反映啟動順暢性。

2、反向啟動轉矩：又稱反向驅動轉矩，指減速機斷電狀態下，外部力矩反向推動輸出端轉動所需的最小轉矩，關系協作機器人安全性與人機交互體驗。

3、空載摩擦轉矩：指減速機空載、額定轉速連續運行時，輸入軸所需的轉矩，評估內部摩擦損耗。

4、瞬時最大允許轉矩：指減速機短時間（≤10秒）能承受的最大輸入轉矩，反映突發負載應對能力。

二、機器人諧波減速機剛度與滯回特性測試

機器人諧波減速機測試聚焦減速機抗變形能力與能量損耗，直接影響關節定位精度、運行穩定性及能耗表現，包含滯回曲線、滯回?fù)p失、扭轉剛度3項指標，具體測試內容如下：

1、滯回曲線：輸入軸正反向轉動時，輸入轉矩與輸出轉角的關系曲線，反映轉矩-轉角滯后特性。

2、滯回?fù)p失：減速機正反向轉動一個周期內的能量損耗，評估能耗與磨損程度。

3、扭轉剛度：輸入軸固定時，輸出軸承受轉矩的抗變形能力，決定關節剛性與定位精度。

三、機器人諧波減速機定位精度測試

機器人諧波減速機測試聚焦減速機定位準確性與一致性，直接決定機器人關節運動精度與軌跡控制精度，包含背隙、回差、重復定位精度、絕對定位精度4項指標，具體測試內容如下：

1、背隙：輸入軸固定時，輸出軸可自由轉動的最大角度，核心定位精度指標。

2、回差：輸入軸轉動后，輸出軸未能同步轉動的角度差值，反映傳動部件配合精度。

3、重復定位精度：多次定位同一目標位置的最大偏差，反映定位一致性。

4、絕對定位精度：定位任意目標位置的實際與理論偏差，反映整體定位精度。

四、機器人諧波減速機傳動性能測試

機器人諧波減速機測試聚焦減速機傳動精準度與能量傳遞效率，直接影響關節能耗與運動軌跡精度，包含傳動誤差、傳動效率2項指標，具體測試內容如下：

1、傳動誤差：連續運行中，輸入軸與輸出軸理論轉角與實際轉角的偏差，反映傳動精準度。

2、傳動效率：輸出功率與輸入功率的比值，反映能量傳遞效率。

五、機器人諧波減速機運行狀態測試

運行狀態綜合測試用于評估諧波減速機在連續工作過程中的振動噪聲水平與熱穩定性，直觀反映產品裝配質量、嚙合平順性、潤滑狀態及長期可靠性，是高端精密減速機出廠與研發驗證的重要補充項。

1、振動/噪聲測試

在額定轉速、額定負載下連續運行，通過加速度傳感器與麥克風采集減速機殼體振動速度、加速度及噪聲聲壓級（dB (A)），可進行 FFT 頻譜分析，判斷振動與噪聲來源，驗證整機運行平穩性與NVH性能。

2、溫升測試

采用8路溫度傳感器，實時監測減速機殼體、軸承、等關鍵部位的溫度與溫升，記錄長時間運行溫度曲線，評估散熱能力與耐熱可靠性，避免因過熱導致精度下降、潤滑失效或壽命縮短。

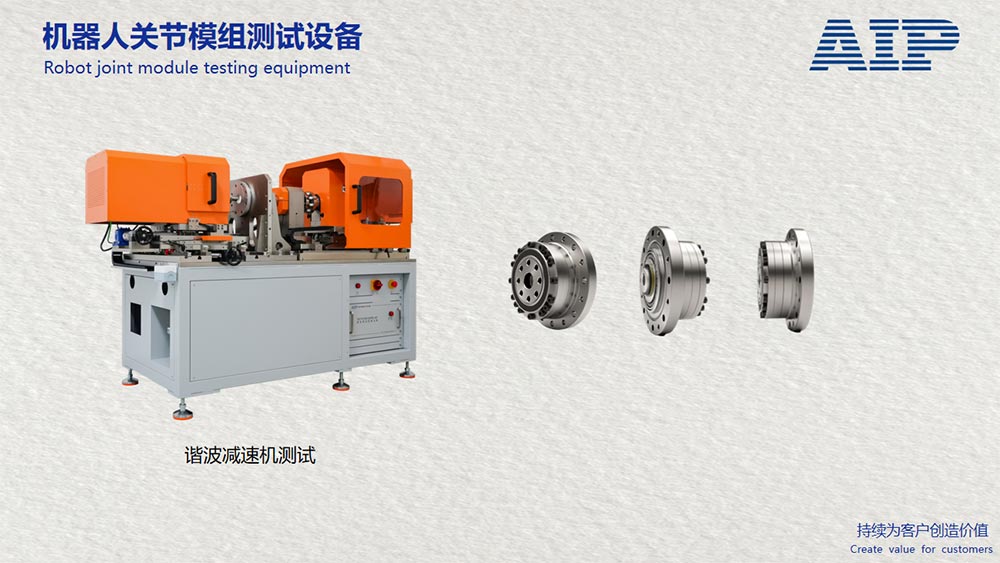

機器人諧波減速機測試方案圍繞機器人諧波減速機機械性能，依托專業的機器人諧波減速機測試系統，通過科學分類、精準測試，全面覆蓋必測與可選項目，既保障了測試的規范性與全面性，又兼顧了應用場景的靈活性。

AIP艾普專注全球機器人測試，專業的機器人諧波減速機測試系統可及時發現諧波減速機潛在性能隱患，為產品研發優化、生產質量管控及客戶選型提供堅實的數據支撐，助力諧波減速機向更高精度、更穩定、更可靠的方向發展，更好適配各類機器人關節的嚴苛應用需求。
