機器人關節模組測試系統

機器人關節模組測試系統是一套高精度、自動化的專用設備，用于全面檢測機器人關節模組（電機（無框力矩、空心杯、永磁同步電機、伺服電機等） + 減速器 + 編碼器 + 制動器）的性能、精度、效率、動態響應與可靠性，是機器人關節研發、生產與質檢的核心工具。

一、機器人關節模組測試項目

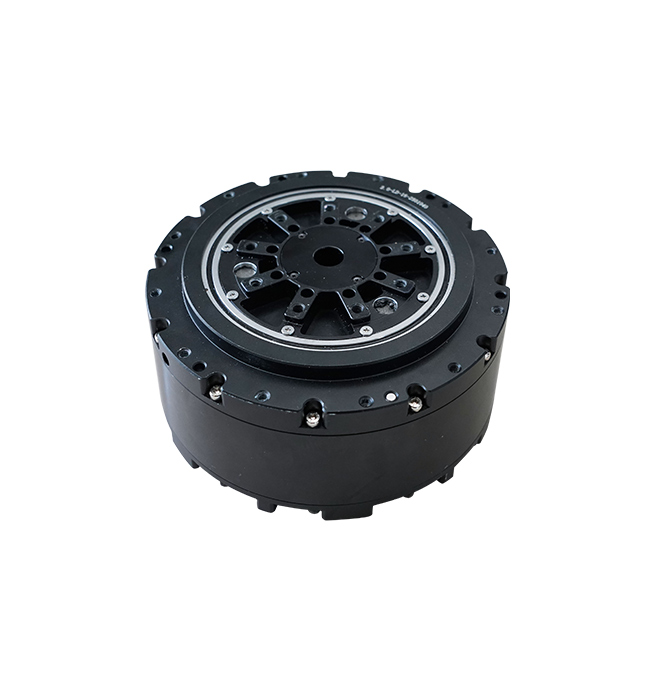

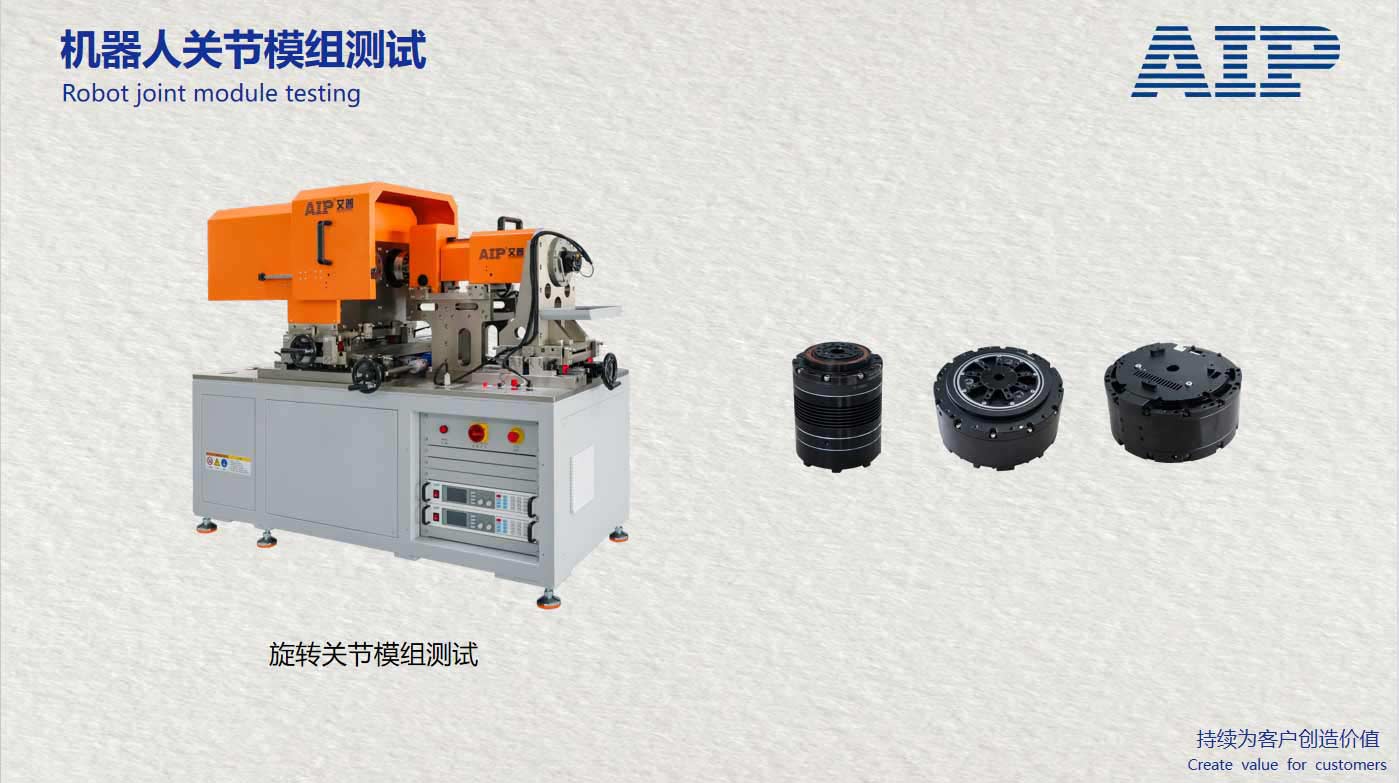

1、機器人旋轉關節模組測試項目：

1.1 機械性能測試：反向驅動轉矩、啟停允許轉矩、轉動慣量、機械剛度、背隙、伺服靜剛度、額定靜制動轉矩、額定動制動轉矩、安全轉矩關斷；

1.2 電氣性能測試：性能測試T-N、最高/額定轉速、空載測試/空載電流、額定轉矩/額定轉速/額定電流、額定效率測試、峰值轉矩/峰值電流、瞬時最大轉矩、拐點轉速、轉矩常數、轉矩密度、功率密度

1.3 控制性能能測試：絕對定位精度、重復定位精度、轉矩控制精度、正/負階躍輸入位置/轉速/轉矩響應時間、位置頻帶寬度、轉速頻帶寬度、轉矩頻帶寬度、旋轉角度范圍、轉速波動、轉矩波動、振動/噪聲測試、額定溫升測試、配件 減速機 慣量盤等；

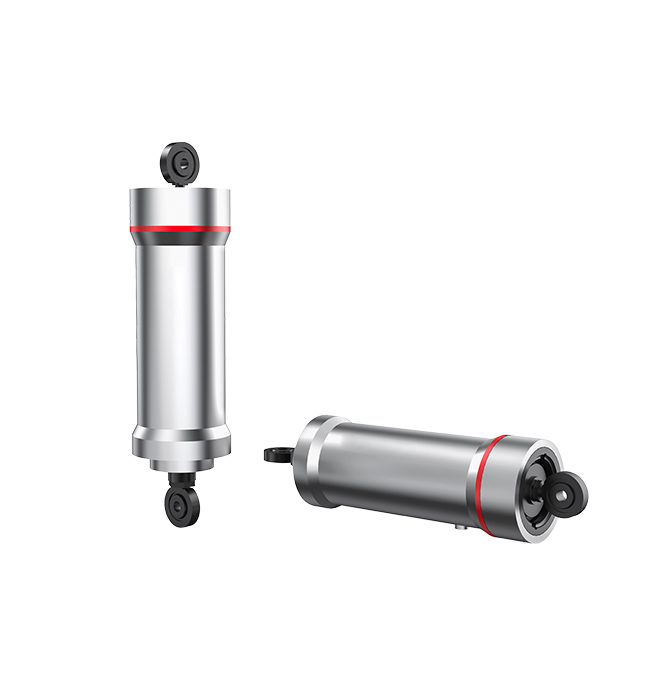

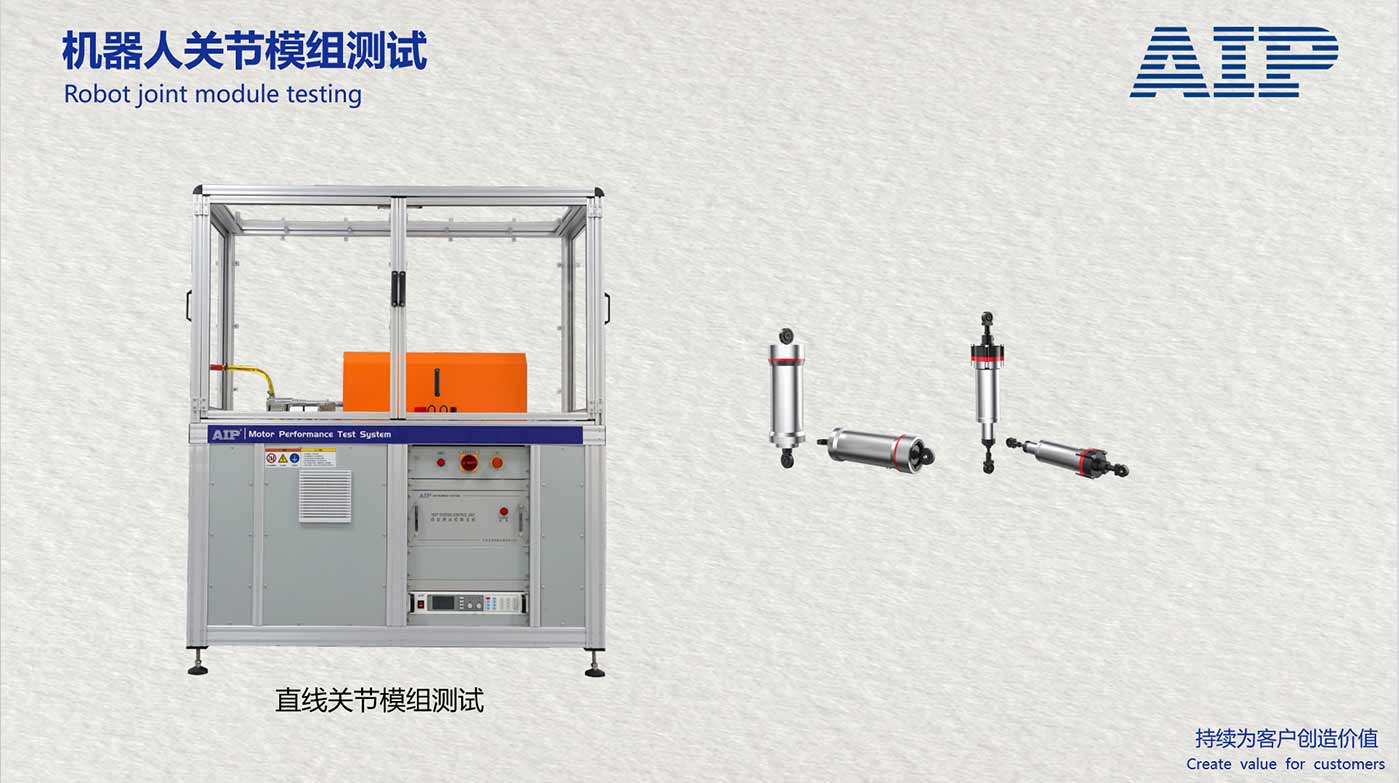

2、機器人直線關節模組測試項目：

2.1 機械性能測試：全行程（行程偏差）、反向啟動推力、軸向間隙、啟停允許推力（零力模式測試）、額定靜制動推力、額定動制動推力、安全推力關斷；

2.2 電氣性能測試：傳動效率、速度－推力曲線、瞬時最大推拉力、持續額定推拉力、推力-電流比、電阻測試、電感P-P 測試、過載曲線、反電動勢；

2.3 控制性能測試：絕對定位精度、重復定位精度、力控制精度、轉速波動、階躍輸入位置響應時間、階躍輸入轉矩響應時間、位置頻帶寬度、轉速頻帶寬度、轉矩頻帶寬度、時間常數、直線模組/絲杠常數、直線速度、振動/噪聲測試、溫升測試等。

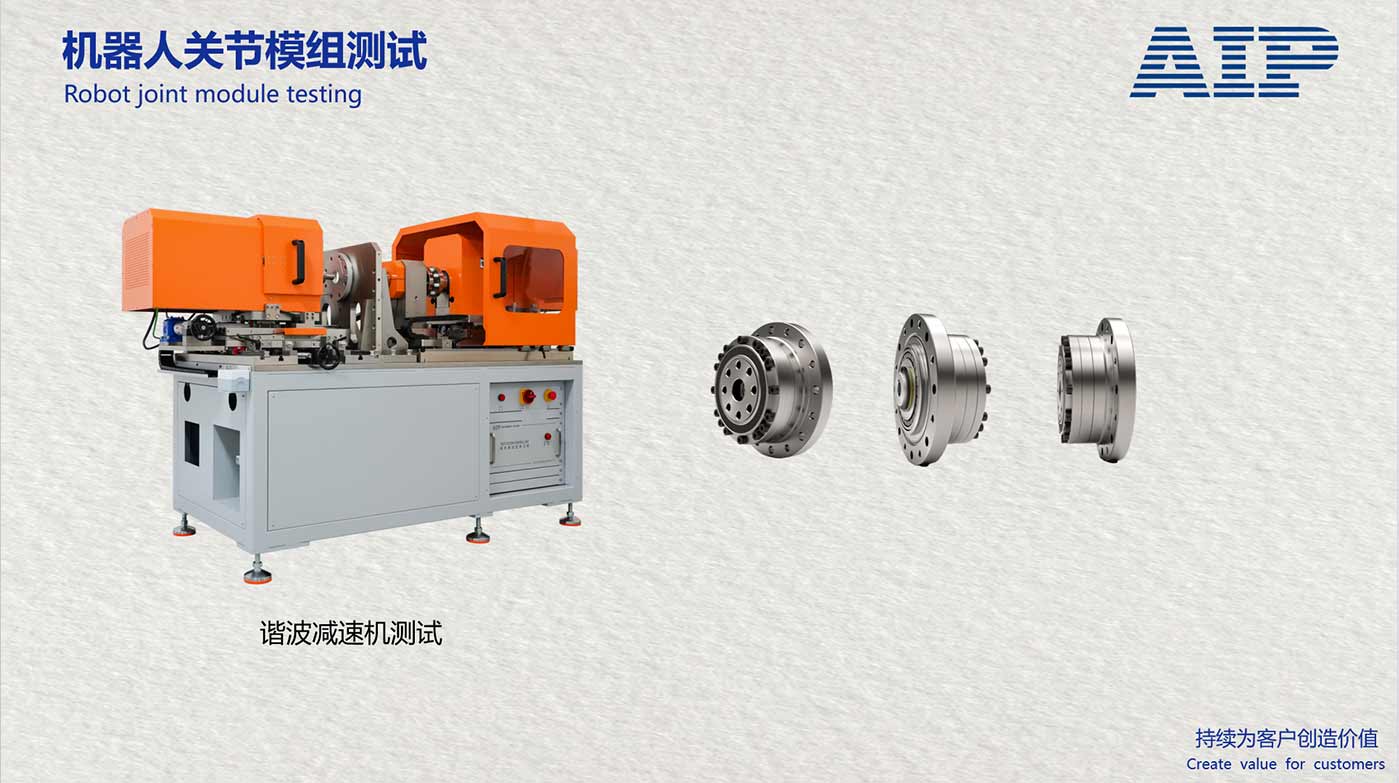

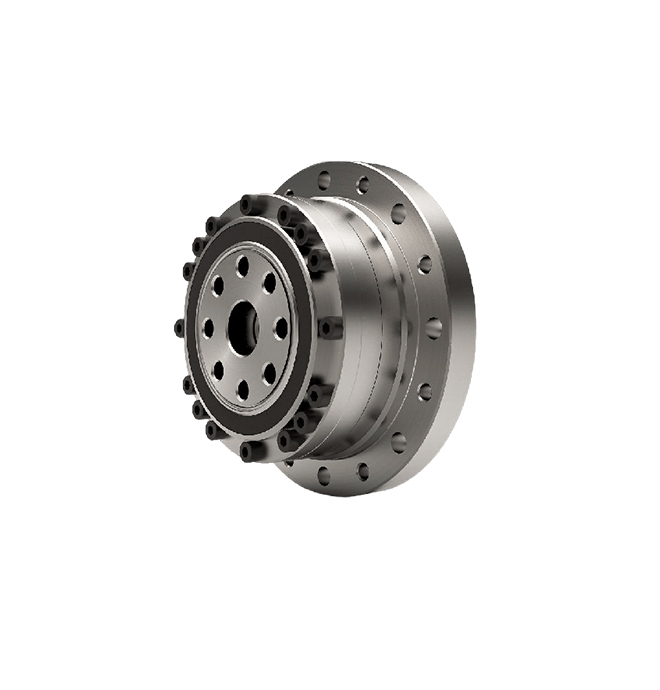

3、機器人諧波減速機測試項目：

機械性能測試：啟動轉矩、反向啟動轉矩、空載摩擦轉矩、瞬時最大允許轉矩、滯回曲線、滯回?fù)p失、扭轉剛度、背隙、回差、傳動誤差、傳動效率、重復定位精度、絕對定位精度、振動/噪音測試、殼體溫度及溫升測試等

二、機器人關節模組測試系統核心組成

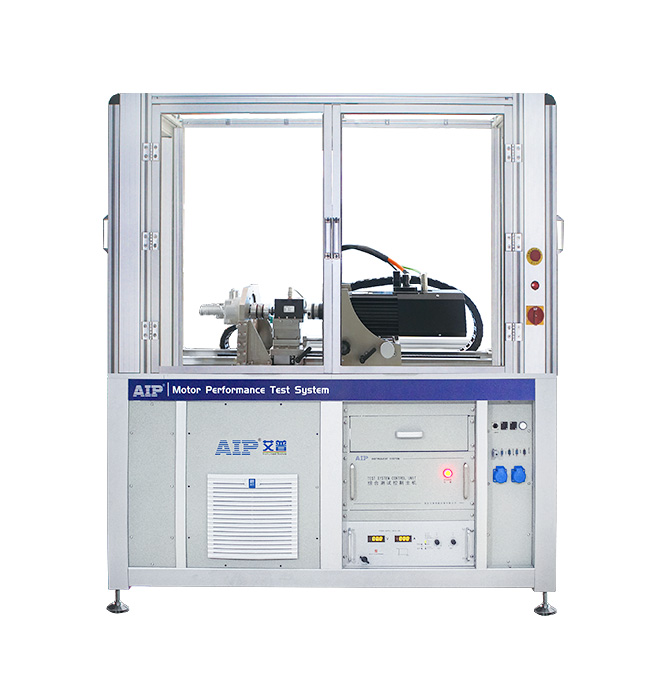

1、機械臺架：高剛性鑄鐵 / 鋁合金底座、可調節工裝、雙軸對拖結構（被測關節 + 負載測功機）；

2、測控單元：高精度扭矩 / 轉速傳感器、角秒級編碼器、功率分析儀、電力測功機；

3、軟件與電控：工控機 + 專用測試軟件（AIP定制），實現自動控制、數據采集、曲線分析、報告生成；

4、輔助系統：溫控冷卻、安全聯鎖、電磁屏蔽、振動 / 噪聲監測。

三、機器人關節模組測試相關國家標準

1、GB/T 45865-2025《精密電驅動諧波齒輪模組通用技術規范》

2、GBTT 45509-2025《工業機器人 動態穩定性試驗方法》

3、GB/T 30819-2024《機器人用諧波齒輪減速器》

4、GBT 43200-2023《機器人一體化關節性能及試驗方法》

5、GB/T 37414.2-2020《工業機器人電氣設備及系統 第2部分：交流伺服驅動裝置技術條件》

6、GB/T 37414.3-2020《工業機器人電氣設備及系統 第3部分：交流伺服電動機技術條件》

7、GB/T 39633-2020《協作機器人用一體式伺服電動機系統通用規范》

8、GB/T 35089-2018《機器人用精密齒輪傳動裝置 試驗方法》

9、GB/T 36491-2018《機器人用擺線針輪行星齒輪傳動裝置 通用技術條件》

四、各類機器人關節模組測試系統介紹可點擊下方鏈接

1、機器人旋轉關節模組測試系統；

2、機器人直線關節模組測試系統；

3、機器人諧波減速器測試系統；

4、機器人旋轉關節模組測試方案；

5、機器人直線關節模組測試方案。
