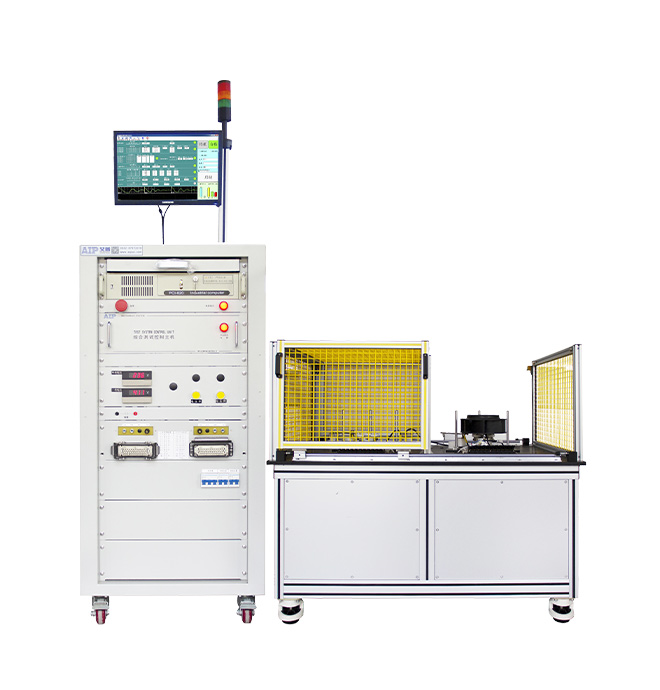

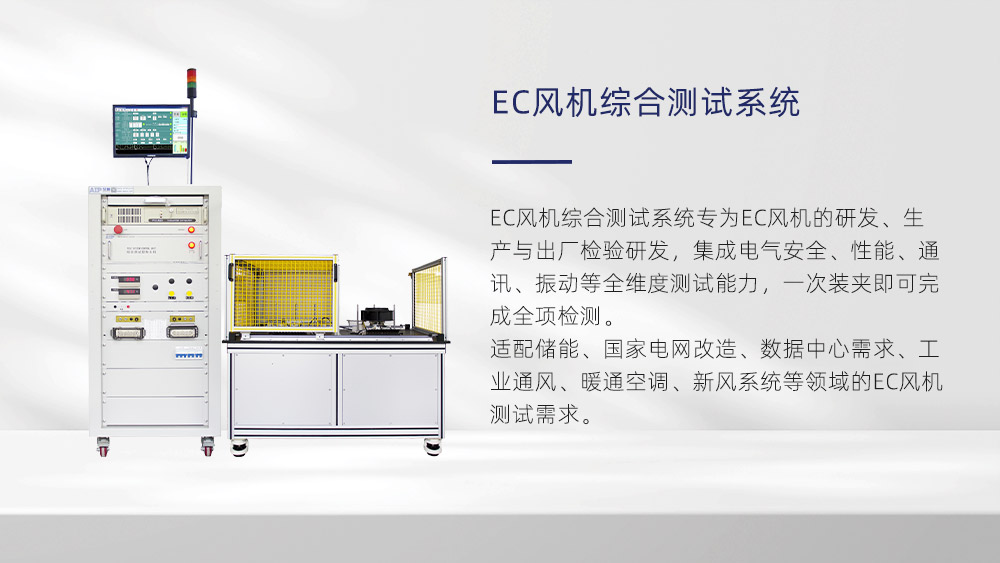

EC風機綜合測試系統

一、EC風機綜合測試系統測試項目

1、交流耐壓：L、N、PT1、PT2、Vcc、Vsp/PWM、FG短接對機殼；

2、絕緣電阻：L、N、PT1、PT2、Vcc、Vsp/PWM、FG短接對機殼；

3、運行測試：測試空載電壓、電流、功率、功率因數；

4、轉向測試：通過光電傳感器測試電機轉向；

5、轉速測試：通過FG反饋信號測試電機轉速（通過傳感器測試電機轉速）；

6、FG測試：FG高電平、FG高電平、頻率、占空比；

7、低壓啟動：給風機施加低于額定的電壓，通過功率或風機報警繼電器通斷進行判斷是否合格；

8、過壓啟動：給風機施加高于額定的電壓，通過功率或風機報警繼電器通斷進行判斷是否合格；

9、溫控器導通測試：采用直流低電阻的方式判斷溫控器是否短路；

10、接地測試：測試產品的外殼和接地線的導通電阻；

11、泄漏測試：給電機施加1.06倍的額定電壓，測試電機的泄漏電流值；

12、振動測試：通過振動傳感器測量風機運行時產品的振動數值，用加速度表示；

13、條碼掃描：通過條碼掃描槍讀取產品的條碼，并保存在數據庫中。

二、EC風機綜合測試系統功能特點

1、全項目一站式檢測：測試系統集成電氣性能、轉速扭矩、振動等全項測試，一次裝夾完成全流程檢測，無需多臺設備切換，大幅提升檢測效率。

2、高精度測量與高重復性：采用高精度傳感器與專業采集模塊，電氣參數等測試項目精度高，數據一致性與重復性好，滿足研發標定、出廠檢驗與認證測試要求。

3、支持全自動測試流程：一鍵啟動、自動加載、自動判級、自動生成標準報表，減少人工干預，降低操作誤差，適配產線批量檢測與實驗室高效測試。

4、強兼容性：適配多規格EC風機，覆蓋不同功率、電壓規格，支持PWM、RS485等多種調速與通訊協議，一機多用，柔性適配多型號產品。

5、高穩定性：整機模塊化設計，抗干擾能力強，運行穩定耐用；具備過載、過流、堵轉等多重保護，長期連續運行故障率低，適配車間產線與實驗室高頻使用。

6、軟件友好，易操作易管理：可視化操作界面，簡單易上手；支持?jǐn)?shù)據存儲、查詢、導出、打印，可對接MES系統，實現數據聯網與品質追溯，適配智能化工廠需求。

7、可定制化程度高：可根據風機功率、風量范圍、工位數量、自動化產線需求進行定制擴展，兼顧標準機型與非標定制，滿足不同用戶場景。

三、不同規格的EC風機快速切換測試、數據追溯

1、型號管理：EC風機綜合測試系統軟件內置產品型號庫，新建/導入某型號風機后保存測試項目與判定標準，切換規格時一鍵調取，無需重新設置參數。

2、快速夾裝：標配快速對接治具/氣動壓緊，支持多規格風機兼容工裝，換型時僅需更換對應夾具頭。

3、數據追溯：所有測試數據自動存入EC風機綜合測試系統數據庫，支持按條碼/批次/時間段查詢、導出Excel/PDF報告，可選配MES系統對接（通過TCP/IP、RS232等接口）。
