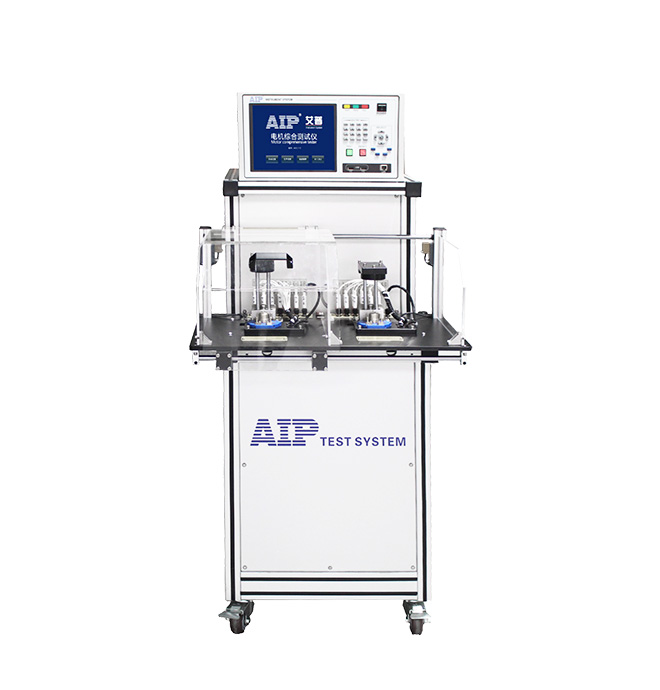

水泵電機定子測試系統

一、功能特點

1、操作簡單：10.4寸LCD大液晶，觸摸屏、數字按鍵兩種操作模式，可隨意選擇，人性化操作界面，功能界面自帶幫助文檔。

2、超高性能：兼容耐壓、絕緣、匝間、電阻、轉向、電感等測試項目。

3、適應性強：匝間測試支持10uH以上線圈的匝間測試，匝間測試電壓閉環反饋，測試更加準確。

4、易于維護：支持智能自檢、遠程故障診斷和在線軟件升級，插板式設計，方便拆卸更換。

5、超高效率：一次接線，一站式完成全部性能檢測。

6、使用方便：專業測試軟件，人性化操作界面，內置幫助文檔，標配高性能觸摸屏和數字鍵盤。

7、接口豐富：儀表自帶USB、LAN(可轉換為RS232、RS485等）接口，支持TCP/IP網絡協議，支持PLC仿真技術，方便儀表的控制和擴展。

8、多樣啟動：?jiǎn)?dòng)方式可選按鈕啟動、滑罩啟動、網絡啟動，可自由選擇。

9、語言支持：產品標配中文操作界面，可選配多種語言界面，滿足國內外客戶使用。

10、智能化：系統可通過網絡接口與外部互聯網進行連接，實現數據交互與資源共享，滿足新一代物聯網的需要。

11、模塊化：測試模塊完全獨立，可根據需求實現串行或并行測試，單工位或多工位組合測試模式。

二、水泵電機定子測試系統與水泵線圈高壓機的區別

很多企業將水泵電機定子測試系統也稱為水泵線圈高壓機。

常規的水泵線圈高壓機的測試項目與電阻、耐壓、絕緣、匝間、轉向、電感。

水泵線圈高壓機是指用來測試水泵線圈的設備，用于檢測水泵的線圈是否能夠承受高壓。在水泵電機中，線圈是關鍵的組件之一，線圈也就是常說的電機定子，通常由導電材料制成，是用來產生磁場以驅動水泵的運轉。

水泵線圈高壓機會施加高壓電流到線圈上，以模擬其在實際運行中所需承受的電壓負荷。這樣的測試可以評估線圈的絕緣性能和耐壓能力，確保其在工作條件下的安全性和可靠性。

三、水泵電機定子測試案例分享

水泵電機定子測試主要分為三種：一是水泵交流電機定子測試，二是水泵無刷電機定子測試，三是水泵電機定子真空測試。

1、水泵交流電機定子測試系統

測試項目主要是：交流耐壓、絕緣電阻、直流電阻、匝間耐壓、反嵌、轉向。

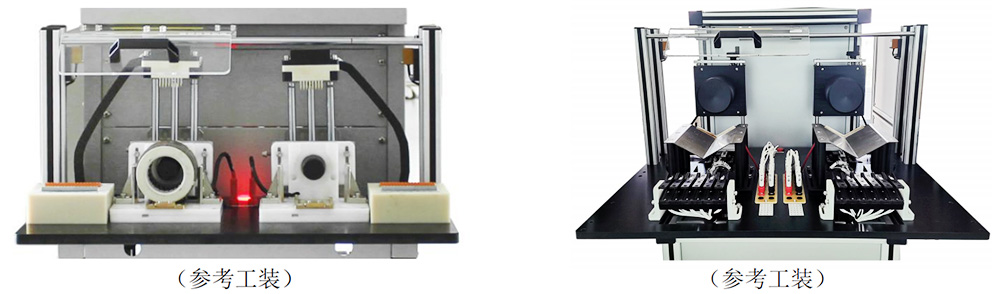

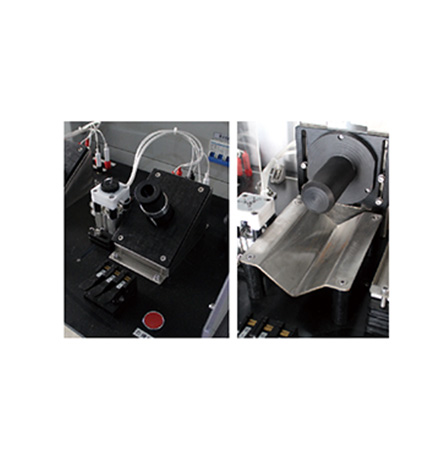

下方為交流水泵電機定子測試系統的部分工裝：

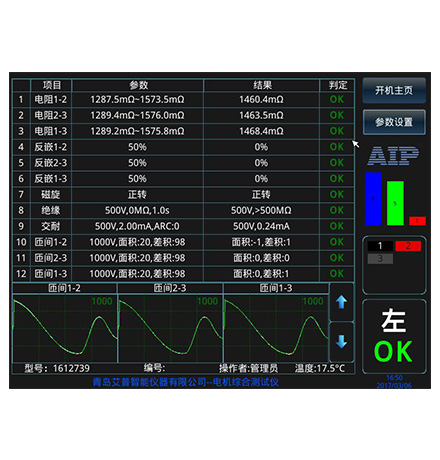

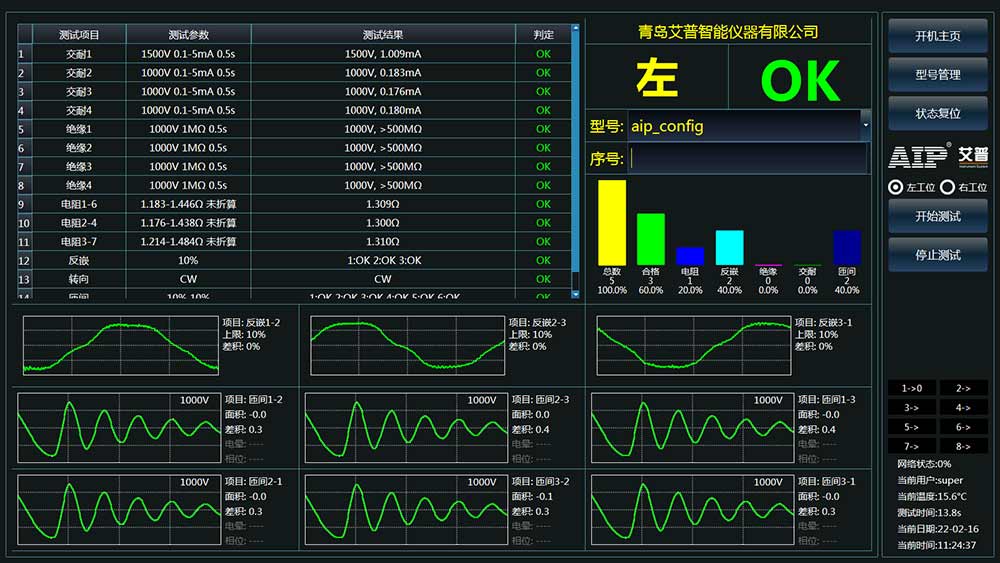

測試合格界面如下：

2、水泵直流無刷電機定子測試系統

測試項目除常規的交流耐壓、絕緣電阻、直流電阻、電感、匝間耐壓、轉向外，還對空載性能、霍爾特性、反電動勢、相位差等項目。

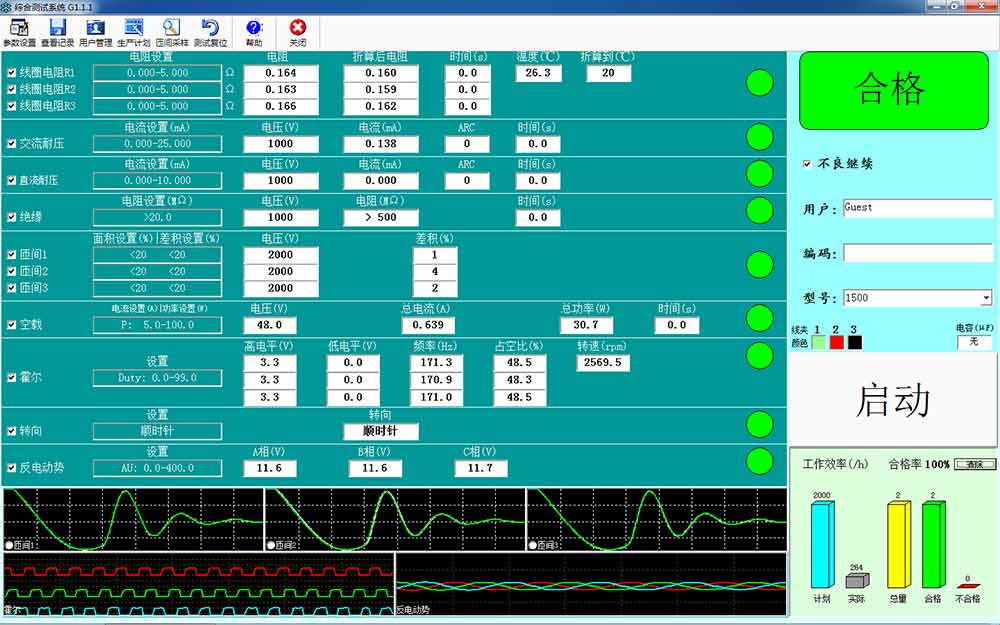

測試合格界面如下：

3、水泵電機定子真空測試系統

水泵電機定子真空測試系統于2011年推出市場，千余臺設備在線批量應用，采用真空負壓技術，更容易發現線圈缺陷，提升不良品檢出率，市場占有率85%。

測試項目主要是：交流耐壓、絕緣電阻檢出率、直流電阻、匝間耐壓、反嵌、轉向。

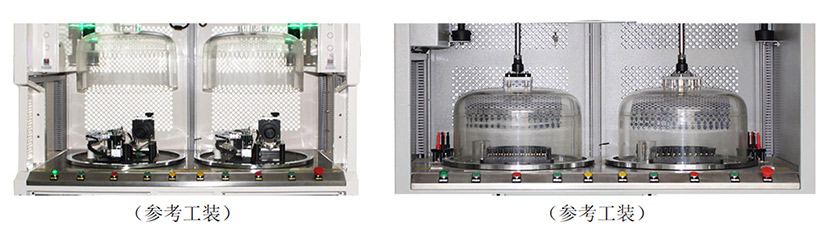

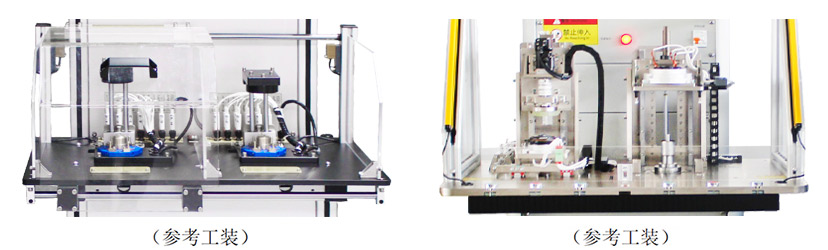

下方為水泵直流無刷電機定子測試系統的部分工裝：

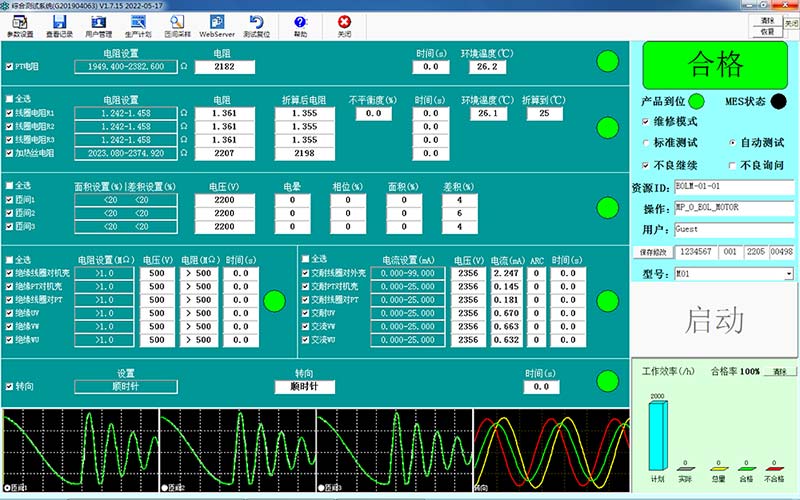

測試合格界面如下：
