電機是現代工廠生產設備的主要動力裝置，電機運轉的可靠性決定著整個生產線能否正常運行。電機設備隱患不能及時發現或設備故障不能快速準確判斷，將導致設備故障率提高，增加維修工作量和維修費用，延長設備維修工期，嚴重影響生產。因此，對生產流程關鍵電機進行狀態監測，提早發現設備隱患，快速、準確判斷電機故障，減少故障診斷和維修時間，是保障電機安全、連續、穩定運行的關鍵。

目前電機狀態監測方法分為動態（在線）和靜態（離線）兩種，動態監測實施較為困難，監測工時冗長，并且測量結果不精確。靜態監測方法簡單便捷，能在短時間內準確測出電機技術狀態和判斷設備故障，大大提高電機技術狀態監測和故障診斷的工作效率。

1.主要的靜態監測方法及其特點

1.1兆歐表測量電機絕緣

本方法能有效的測量到電機的對地及相間絕緣，但是在測量相間絕緣時，需要拆接電機的引出線。但大功率電機引出線截面積較大，以某項目水泵280KW電機為例，電機引出線由六根240mm2截面積的電纜組成，測量該電機相間電阻時，僅拆、接電機引出線及電機的連接片就需要一個多小時，而且無法測量電機是否存在匝間短路，不能全面的反映電機優劣狀態。

1.2萬用表測量

通過萬用表測量電機的三相繞組，分析所測數據是否平衡也是目前較常見的方法。在使用萬用表測量電機繞組時，會經常出現測量阻值變化不停的情況，導致測量的精確度變差。原因是電機繞組的電阻雖然不大，但有大電感，當用萬用表測量電阻時，自感電勢阻礙電流的增長，萬用表先工作在大（電阻）量程，隨著自感電勢逐漸減小，電流也的逐漸增長，萬用表的讀數也在減小，小到一定程度，萬用表將自動換檔，要把電流增大10倍，可是換檔后，因自感電勢限制電流不能立刻增大，萬用表又將自動換檔，返回大（電阻）量程。

1.3 電橋測量法

在拆除電機六個引出線后，可通過萬用表等找出電機的三相繞組，然后用QJ44雙臂電橋直接測量三相繞組的相電阻。電橋法可以精確的測量到電機的直流電阻，對測量結果進行分析，可以判定電機繞組絕緣的優劣狀況。但本方法和兆歐表測量電機相間絕緣一樣，需要拆、接電機的引出線及連接片，方法過于復雜。

1.4靜態電流分析法

1.4.1靜態電流分析法原理

1.4.2 靜態電流分析法測量方法

2.靜態監測技術的實際運用

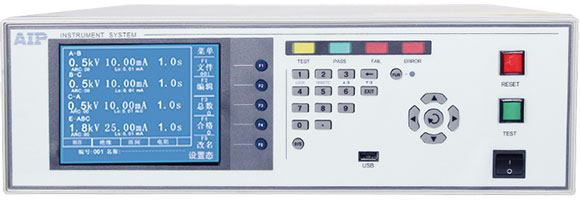

以立式排泥泵電機為例，電機可以正常啟動，但運行時電機出力不足，在運行大概2分鐘后電機保護器過流保護動作跳停，運行電工采用兆歐表測試電機相間及對地，絕緣正常，因此認為是控制柜電機智能保護器故障，在更換了2個備用柜后，該問題仍舊存在。此時使用AIP9692線圈綜合測試儀（又名：匝間測試儀）來進行電機故障檢測儀測量，可知電機明顯存在匝間短路。艾普生產的此款測試儀主要適用于步進電機、電動車電機，單、三相電機定子及各類線圈類產品的電氣性能綜合測試，測試項目靈活可選，滿足各類電機線圈類產品的應用。
