在實際的電樞轉子生產過程中，因各種原因，電樞轉子會出現虛焊、短路、斷路等問題，產生電樞轉子不良品，若這些不良品混在合格品中出廠，應用過程中會造成電機不良等一系列問題，影響廠家產品質量口碑，在這里介紹一種電樞轉子測試方案，對電樞轉子電氣性進行測試。

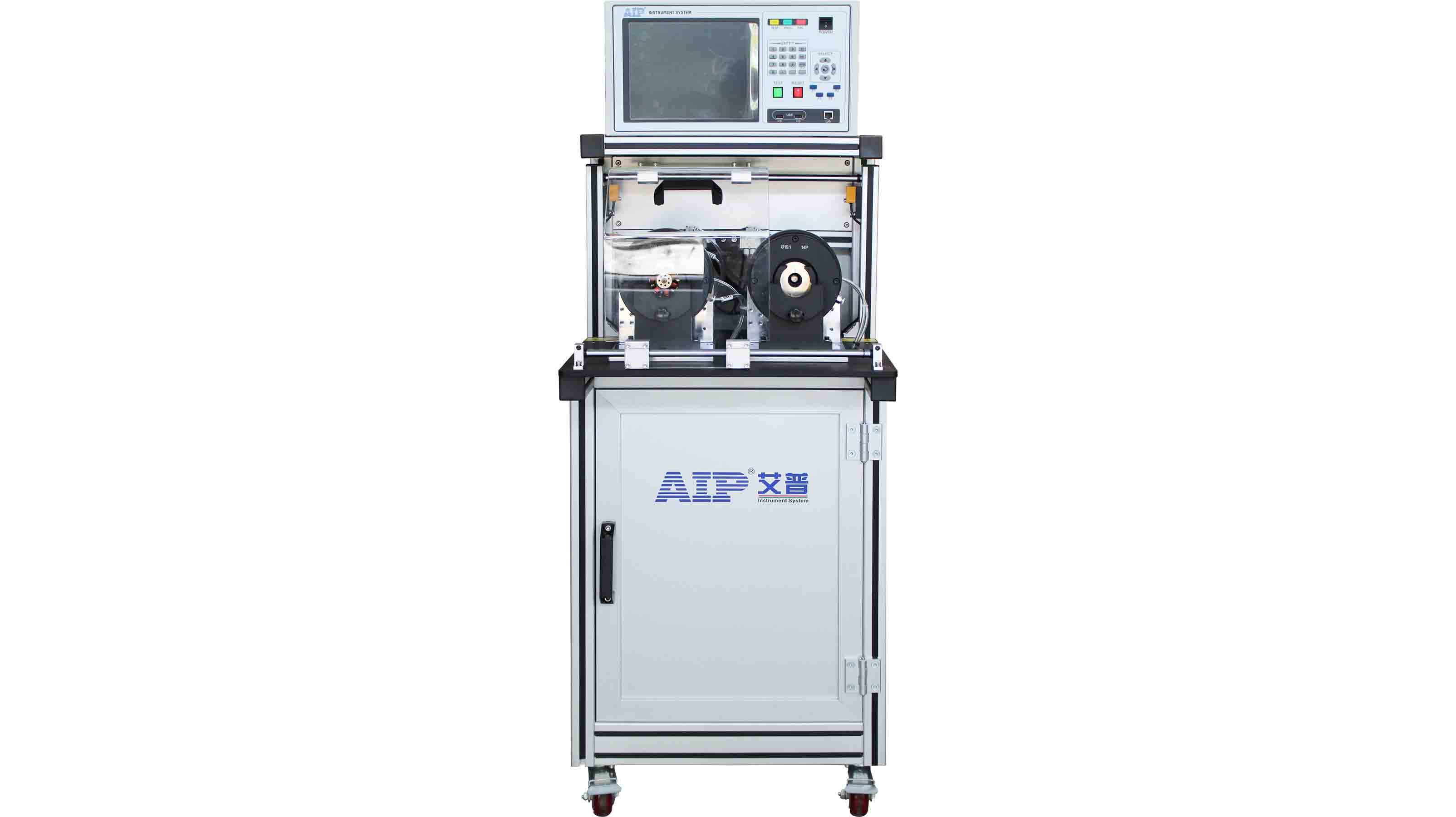

這里介紹的電樞轉子測試方案是使用電樞轉子測試設備進行測試。

一、電樞轉子測試項目

電樞轉子電氣性能測試的是電阻和耐壓，其中電阻是測試焊接電阻（電樞的虛焊情況）、片間和跨間電阻（電樞換向片間的電阻）；耐壓是測試匝間耐壓（換向片間的沖擊電壓）、交流耐壓（電樞換向片中是否存在絕緣不良或短路現象）。

上述中的焊接電阻測試是評估電樞測試設備性能優劣的重要依據。

二、電樞轉子測試過程

使用電樞轉子測試設備對電樞轉子測試十分簡單。

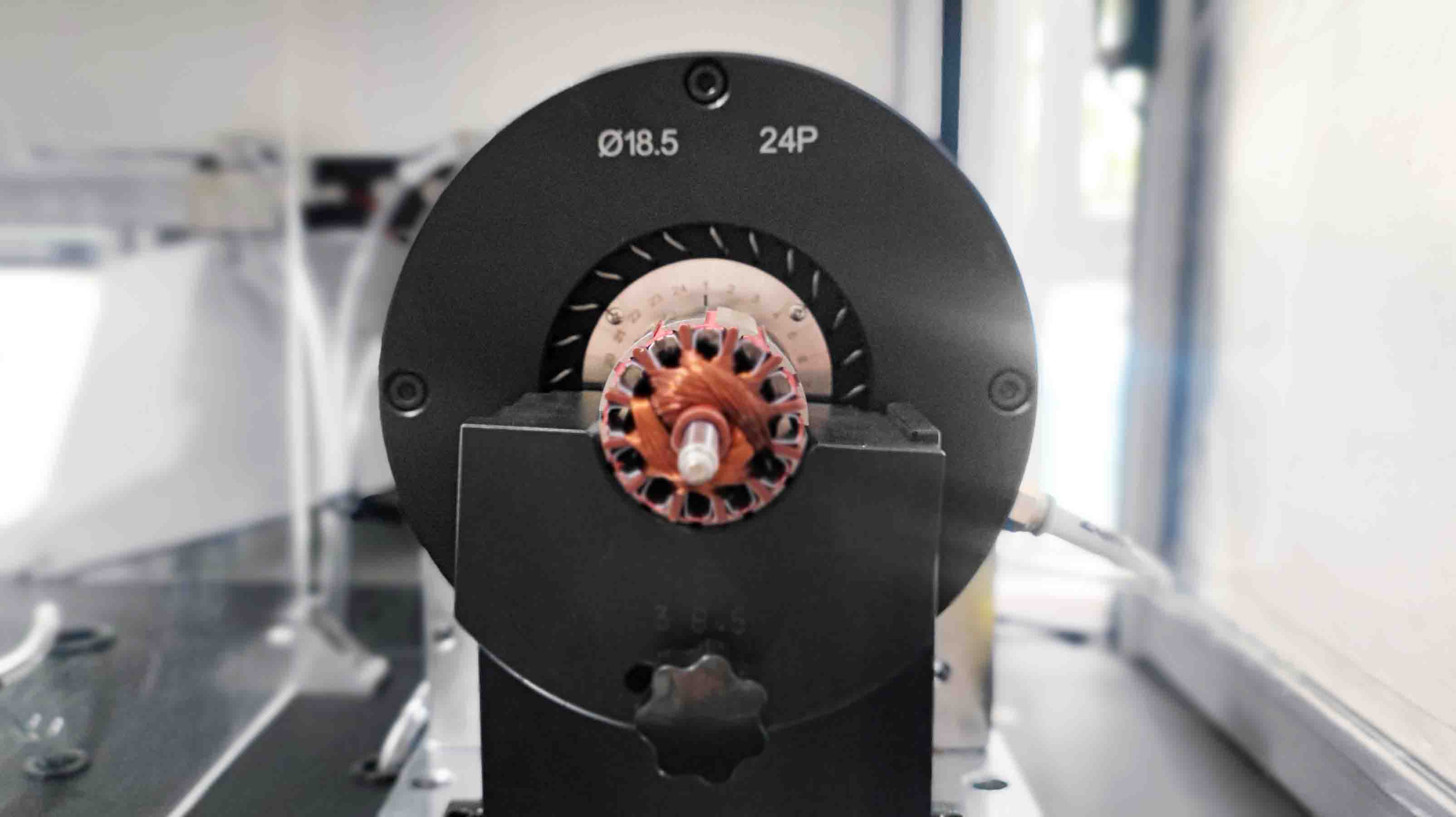

1、將電樞轉子放置在設備工裝臺上，電樞夾頭工裝可自動夾緊電樞轉子。

2、滑動工裝臺上方滑罩進行自動測試。測試設備對電樞進行測試是將電樞夾頭工裝內部的測試針頂在換向片上，測試針在換向片上距離掛鉤位置的一定距離，換向片的電阻值一般是μΩ級別，因此改變測試針與掛鉤間的距離會使電阻測試值有μΩ級的變化，可以得到測試電阻值。

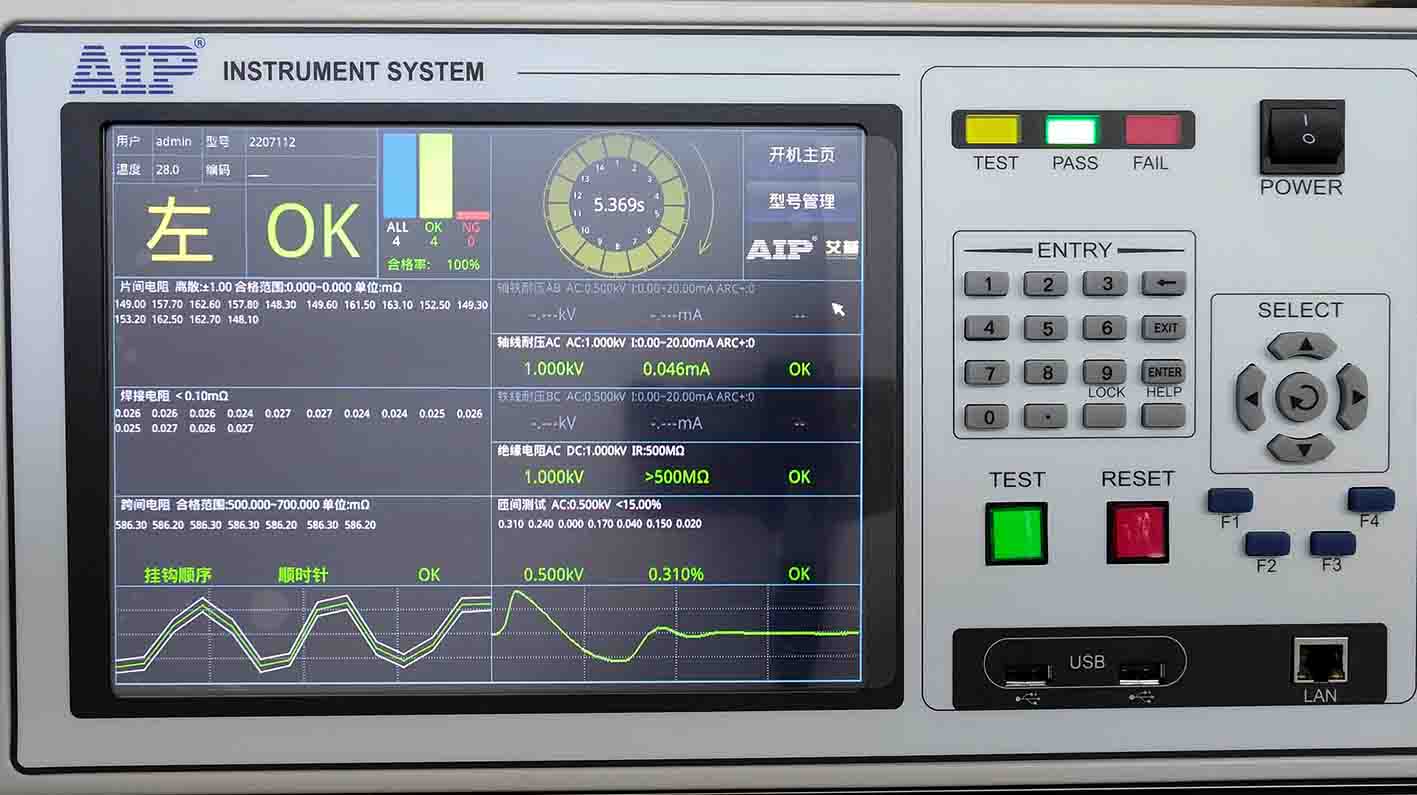

3、電樞測試設備得到測試結果。

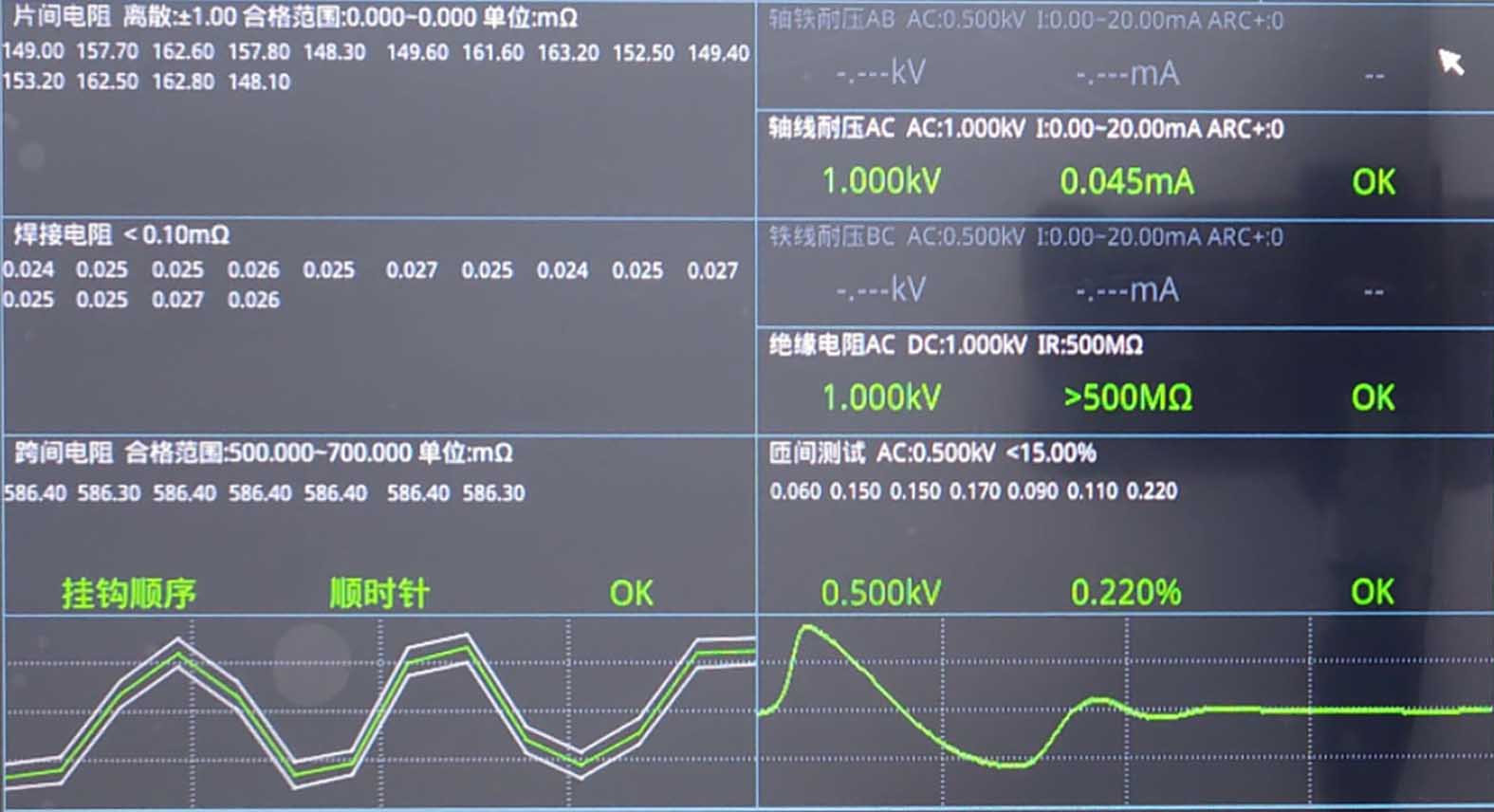

測試結果界面中，測試項目的合格范圍可在后臺設置，測試結果以數據及曲線方式顯示，更加直觀；其中片間電阻、焊接電阻、跨間電阻及匝間測試數值直接顯示在界面中，可看出焊接電阻值在0.024-0.027mΩ（差距3μΩ），其焊接阻值均在合理范圍內。

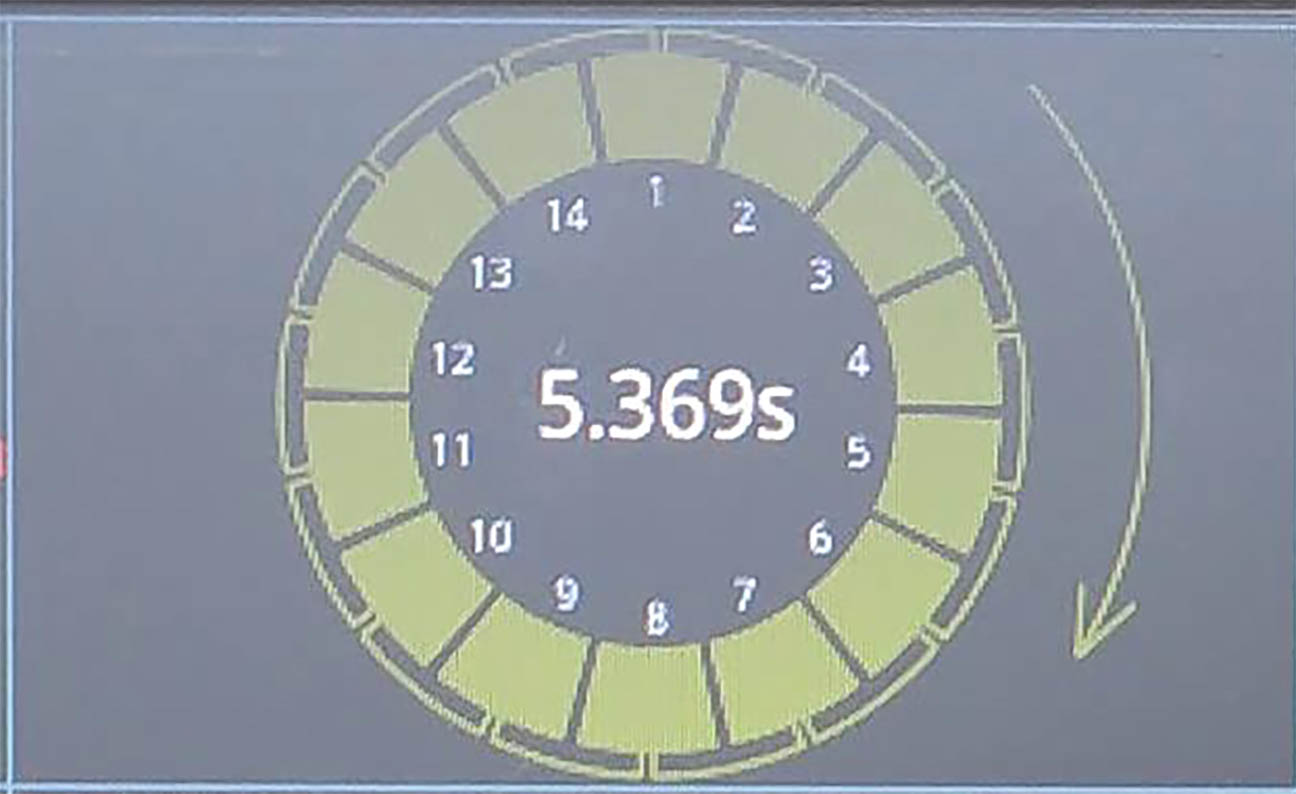

在測試結果右邊欄最上方環狀圖案，可體現電樞轉子各換向片是否合格，合格為綠色。可以顯示該電樞轉子有14片換向片，順時針方向測試，測試時間為5.369s，測試速度高速準確。

三、電樞轉子測試設備優點

1、適配多種電樞轉子，一臺抵多臺，降低設備成本。

電樞轉子品類繁多，但其結構均由換向片、鐵芯及繞組組成，因此其測試項目大同小異，在單臺電樞轉子測試設備中配套多種電樞夾頭工裝，主機后臺調整測試項目上下限，即可滿足不同種類電樞轉子測試需求，降低設備購置成本；

2、操作簡單。

電樞轉子測試設備測試方式簡單，電樞人工放置操作及設備自動測試過程可控制在6s內，極大程度提高測試效率；

3、開機自檢、遠程維護。

為保障每日電機測試正常運行，所有電樞轉子測試設備內置開機自檢程序，每次開機時設備自行檢測是否正常，若出現問題可進行遠程故障排查及更新，各功能模塊獨立運行，單獨工作不受其他功能影響，極大程度確保每日工作正常進行，不耽誤出貨。

4、支持?jǐn)?shù)據共享，減少售后排查時間。

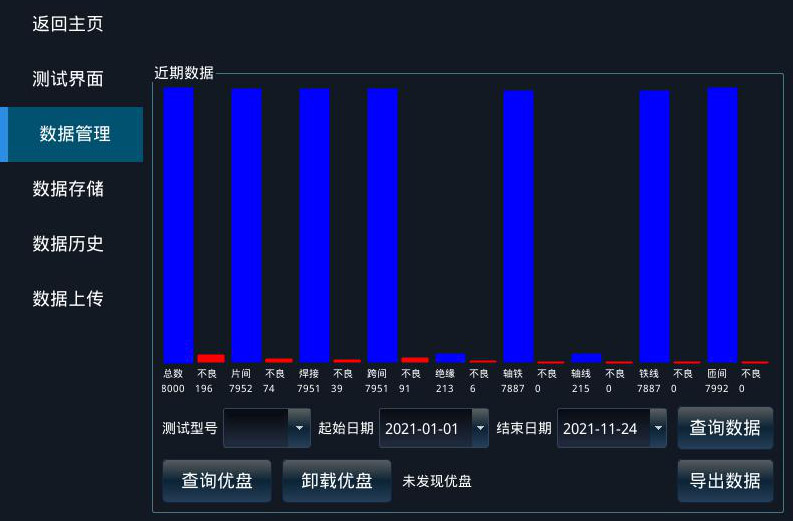

電樞測試設備與互聯網聯通同時可對接MES系統，時間數據交互共享，測試數據可上傳服務器，按日期存儲，后續出現售后問題時查詢測試數據方便，便于排查產品問題。
